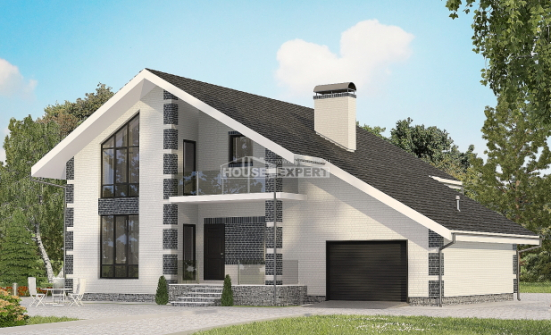

  • 220-005-R Projekt domu dwukondygnacyjnego pięterko mansardowe i garażem, piękny dom z cegieł Chorzów, House Expert
  • 220-005-R Projekt domu dwukondygnacyjnego z mansardą i garażem, piękny dom podmiejski z cegieł Nowy Sącz, House Expert
  • 220-005-R Projekt domu dwukondygnacyjnego pięterko mansardowe i garażem, nowoczesny domek z cegieł Sosnowiec, House Expert
  • 220-005-R Projekt domu dwukondygnacyjnego z mansardą, garaż, przytulny dom z cegieł Białystok, House Expert

  • 220-005-R Projekt domu dwukondygnacyjnego mansardą i garażem, przestronny domek wiejski z cegieł Gorzów Wielkopolski, House Expert
  • 220-005-R Projekt domu dwukondygnacyjnego z mansardą i garażem, zwyczajny dom z cegieł Jastrzębie-Zdrój, House Expert
  • 220-005-R Projekt domu dwukondygnacyjnego mansardą, garaż, zwyczajny dom podmiejski z cegieł Poznań, House Expert
  • 220-005-R Projekt domu dwukondygnacyjnego z mansardą, garaż, średni dom z cegieł Kraków, House Expert
Cena projektu
6 000
Rodzaje płatności

Usługi dodatkowe:






Kupić projekt
При покупке проекта дополнительно заказывают

Отопление

Водоснабжение и канализация

Наружные сети

Строительство дома

Powierzchnia całkowita:221,49 m2
Wymiary budowli:16,8 x 12,9 м
Ilość pięter:2
Suterena:niema
Garaż:2 samochody, последовательно
Сейсмостойкость:до 7 баллов
Pokrycie dachowe:gont
Wykończenie frontu:drzewo, натуральный kamień, tynk
Wykonczenie cokoła:kamień
Strop:płytowy
Gundamient:pale
Materiał ścian:cegła 510 mm, bloczek 400 mm



Projekt domu 220-005-R. Parter Projekt domu 220-005-R. Parter
Parter
Wysokość piętra: 2,8 м
Lista pomieszczeń, m2
Schody 6,85
Pokój dzienny 21,12
Sypialnia 13,23
Ubikacja 3,4
Zabudowana szafa 1,04
Kuchnia z jadalnią 18,4
Przedpokój 15,8
Wiatrołap 3
Kotłownia 5,98
Garaż 48,9
Razem: 137,72

Projekt domu 220-005-R. 2 этаж Projekt domu 220-005-R. 2 этаж
2 этаж
Wysokość piętra: 1,9 - 2,8 м
Lista pomieszczeń, m2
Sypialnia 13,23
Sypialnia 17,56
Zabudowana szafa 2,28
Sypialnia 22,26
Przedpokój 8,45
Ubikacja 3,1
Garderoba 2,71
Ubikacja 7,7
Schody 6,48
Razem: 83,77




Dokumentacja projektowa może się różnić od szkiców na stronie, sprzedawca zastrzega sobie prawo do dokonywania wszelkich zmian w dokumentacji projektowej.

Projektu FAQ
Rozwiń..Zwiń..
Rozwiń..Zwiń..
Rozwiń..Zwiń..
Rozwiń..Zwiń..
Rozwiń..Zwiń..
Rozwiń..Zwiń..
Rozwiń..Zwiń..
Rozwiń..Zwiń..
Rozwiń..Zwiń..
Rozwiń..Zwiń..
Rozwiń..Zwiń..
Rozwiń..Zwiń..
Pokaż wszystkie pytaniaUkryj pytania
Zadać pytanie odnośnie projektu 220-005-R
name
Żeby zadać pytanie zarejestruj

Конструктивные решения
ТитулВедомость рабочих чертежейСхема расположения свайСхема расположения ростверка (опалубка)Схема расположения ростверка (армирование)Кпр - 1... Кпр - 9, КпрСпецификация и ведомость расхода стали на свайный фундаментПлан плит перекрытия на отм. -0,450 (низ плит)План плит перекрытия на отм. +2,850 (низ плит)Узлы анкеровкиУчасток монолитный Ум -1, Ум -2Участок монолитный Ум -3Участок монолитный Ум -4Участок монолитный Ум -5Перемычки 1-го и 2-го этажаПеремычки металлические Пм-1ТаррасаКрыльцоСхема расположения лестницыЛестничный марш Лм - 1, Спецификация элементов на лестничные марши Лм - 1, Лм - 2, Лм - 3Лестничный марш Лм - 2, Лм - 3План кровлиПлан стропилПлан мауэрлатов и стоекРазрез 1-1, узел 5-5Спецификация, общие указания

Полезное видео

В этом видео рассказывается, что входит в состав раздела конструктивные решения, сокращенно КР.

We provide a hard copy of all project docs.




  • format stron projektu: А3;
    •
  • Język projektu: Rosyjski;
    •
  • Układ jednostek miar w projekcie: metryczny;
